DEYE BOS-A-PDU-2 Steuerkasten

Artikelnummer: C00609

Bürgschaft:

Die DEYE BOS-A-PDU-2 ist ein zentraler Bestandteil des modularen Energiespeichersystems Deye BOS-A. Die PDU (Power Distribution Unit) ist für die sichere Steuerung, Kommunikation und Stromverteilung der Hochspannungs-Akkupacks zuständig.

Speziell für gewerbliche und industrielle Energiespeichersysteme (C&I ESS) entwickelt, bei denen Zuverlässigkeit, präzise Batterieüberwachung und Sicherheitsfunktionen von entscheidender Bedeutung sind.

Wichtigste technische Daten

Betriebsspannung: 200 – 1000 V DC

Max. Lade-/Entladestrom: 160 A

Hilfsstromversorgung: 12 ± 2 V / 4,15 A

Betriebstemperatur: -20°C - +65°C

Schutzart: IP20

Abmessungen (B × H × T): 632 × 572 × 142,2 mm

Gewicht: 21 kg

Kühlungsart: Natürliche Belüftung

Installation: Rack-montierbar (passend für BOS-A-System)

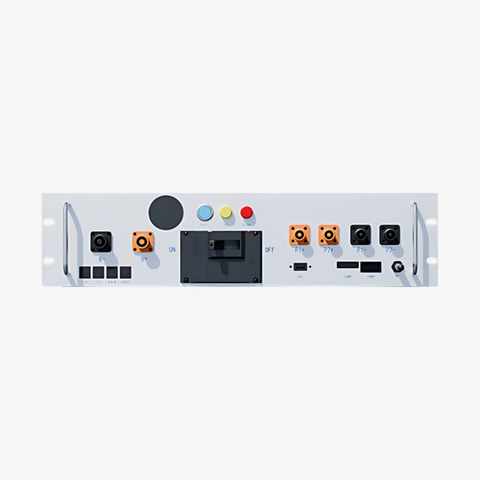

Anschlüsse und Schnittstellen

Das Modul BOS-A-PDU-2 verfügt über mehrere Kommunikations- und Steueranschlüsse, die einen integrierten Betrieb mit Wechselrichtern, Batterien und Kommunikationsmodulen ermöglichen:

Isolating Switch: Manueller Schalter zum Trennen des Batterie-Racks von externen Systemen

USB-Anschluss: Für BMS-Firmware-Updates und Datensicherung

COMM1 / COMM2: Kommunikation zwischen Akku und Wechselrichter, mit Stromversorgung

PCS COM: Kommunikation mit der Wechselrichter-Einheit (PCS) zur Übertragung der Batteriedaten

IN COM / OUT COM: Kommunikationsverkettung zwischen mehreren PDU-Einheiten

Bluetooth: Lokale Datenkommunikation mit mobiler Anwendung (BMS-Überwachung)

Ethernet (Reserve): Für zukünftige Netzwerkdatenkommunikation reserviert

Display Screen: Anzeige des Akkustatus (SOC, Spannung, Fehlercodes)

START Innen: 12VDC-Stromkreis-Startschalter

HV Light Indicator (gelb): Anzeige für Hochspannung

ALRM Light Indicator (rot): Anzeige für Batteriefehler oder Systemstörung

PCS1+/PCS2+: Positiver Anschlusspunkt des ersten und zweiten Wechselrichters (orange)

PCS1-/PCS2-: Negativer Anschlusspunkt des ersten und zweiten Wechselrichters (schwarz)

B+ / B- : Batterieanschluss – Pluspol (rot), Minuspol (schwarz)

Funktionale Merkmale

• Automatische Batterieüberwachung: Die PDU kommuniziert mit dem BMS, gleicht die Zellspannung aus und optimiert den Lade-/Entladevorgang.
• Mehrschichtiger Schutz: Überspannungs-, Überstrom-, Kurzschluss-, Temperatur- und Polaritätsschutz.
• Integrierte Diagnose: Echtzeit-Statusmeldung, Fehleranzeige über LED und Display.
• Doppelte PCS-Schnittstelle: unterstützt den gleichzeitigen Anschluss von zwei Wechselrichtern.
• Bluetooth-Unterstützung: schnelle Systemüberprüfung und Fehlerüberwachung mit einer mobilen App.
• Modulares System: Kann mit 7 bis 21 BOS-A-Akkus in einer seriellen Gruppe kombiniert werden.
• Rack-Integration: Kompatibel mit den Schränken BOS-A Rack 11 / Rack 14 / Rack 16.

Sicherheitsmerkmale

• Hochspannungsanzeige-LED (HV)
• Systemfehler-LED (ALRM)
• Manueller Trennschalter
• IP20-Schutz in geschlossener Rack-Ausführung
• CE-/IEC 62619- und UN38.3-Konformität

Anwendungsbereich

• Kleine und mittelgroße kommerzielle Solarstromspeichersysteme (C&I)
• Deye SUN-50K / 80K / 100K Hybrid-Wechselrichter als Batterie-Steuergerät
• Modulare BOS-A-Energiespeichersysteme
• Für Insel- und Hybridsysteme – mit integrierter Kommunikation und Schutz

Besondere Vorteile

• Hochspannungs-Batteriekompatibilität (bis zu 1000 V)
• Doppelte PCS-Kommunikation – Unterstützung von zwei Wechselrichtern aus einem Modul
• Intelligente BMS-Integration und automatische Datenübertragung
• Sicheres, IP20-konformes, rackkompatibles Design
• Modulare, skalierbare Energiespeicherarchitektur
