Fox ESS Titancore 5.015MWh Battery System

Cikkszám: C00990

adatlap

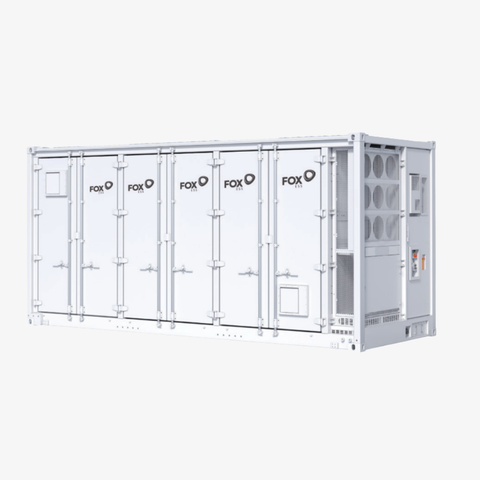

Fox ESS Titancore 5.015 MWh Battery System

A Fox ESS Titancore 5.015 MWh Battery System egy nagy kapacitású, konténeres akkumulátoros energiatároló rendszer, amelyet nagyléptékű energetikai alkalmazásokhoz terveztek. A rendszer 5015,9 kWh névleges energiatároló kapacitással, 1331,2 V névleges feszültséggel, valamint 2500 kW névleges töltési és kisütési teljesítménnyel rendelkezik.

A 0,5P töltési és kisütési ráta alapján a rendszer megközelítőleg kétórás energiatárolási alkalmazásokhoz készült. Rövid ideig akár 5000 kW töltési vagy kisütési csúcsteljesítmény leadására is képes, legfeljebb 60 másodpercen keresztül, a teljesítménytérképben meghatározott feltételek szerint.

A folyadékhűtéses és -fűtéses hőmenedzsment támogatja az akkumulátorcellák egyenletes hőmérsékleten tartását. Az adatlapon megadott hőmérséklet-különbség modulon belül legfeljebb 2 °C, a teljes konténer szintjén pedig 3 °C. Az IP55-ös burkolat, az IP67-es nagyfeszültségű modul és a C4/C5 korrózióvédelmi besorolás megbízható kialakítást biztosít ipari és kültéri alkalmazásokhoz.

Főbb tulajdonságok

Alapadatok

• Modell: Fox ESS Titancore 5.015 MWh Battery System

• Gyártói modellazonosító: Y104R04C12

• Terméktípus: konténeres akkumulátoros energiatároló rendszer

• Rendszerkonfiguráció: 416S12P

• Névleges energiatároló kapacitás: 5015,9 kWh

• Kisütési mélység: 100% DoD

• Szabványos töltési és kisütési ráta: 0,5P

• Kommunikációs protokollok: CAN, RS485 és TCP/IP

• Hőmenedzsment: folyadékhűtés és -fűtés

Elektromos adatok

• Névleges feszültség: 1331,2 V

• Üzemi feszültségtartomány: 1040–1500 V

• Névleges töltési teljesítmény: 2500 kW

• Névleges kisütési teljesítmény: 2500 kW

• Rövid idejű töltési csúcsteljesítmény: 5000 kW, legfeljebb 60 másodpercig

• Rövid idejű kisütési csúcsteljesítmény: 5000 kW, legfeljebb 60 másodpercig

• Feszültségállóság: 4500 V DC

• Szivárgóáram a feszültségállósági vizsgálatnál: legfeljebb 5 mA

• Rövidzárlati áram 12 string esetén: 130,56 kA

• Rövidzárlati áram egy string esetén: 13,6 kA

• DC oldali kimenetek száma: opcionálisan 1, 2 vagy 12

Segédenergia-ellátás

• Európai kivitel: 400 V AC, 50 Hz, 3L/N/PE

• Amerikai kivitel: 480 V AC, 60 Hz, 3L/N/PE

Mechanikai és környezeti adatok

• Méret (hosszúság × szélesség × magasság): 6058 × 2438 × 2896 mm

• Kialakítás: 20HQ konténer

• Tömeg: megközelítőleg 44,5 tonna

• Üzemi környezeti hőmérséklet: –30 és +55 °C között

• Magassági teljesítménycsökkentés: 3000 méter felett

• Burkolat védettsége: IP55

• Nagyfeszültségű modul védettsége: IP67

• Korrózióvédelmi besorolás: C4/C5

• Cellák közötti hőmérséklet-különbség modulon belül: legfeljebb 2 °C

• Hőmérséklet-különbség konténerszinten: legfeljebb 3 °C

Biztonsági kialakítás

• Többszintű biztonsági elemzés és védelmi megoldások

• Éghetőgáz-érzékelés

• Nyomáscsökkentő és robbanásvédelmi kialakítás

• NFPA 68 és NFPA 69 követelményeinek megfelelő megoldások

• Beépített moduláris tűzoltórendszer

• Konténerszintű tűzvédelmi rendszer

• Többszintű DC oldali leválasztás

• 5 kV DC feszültségállósági vizsgálattal ellenőrzött szigetelési szilárdság

• A nagyléptékű tűzterhelési vizsgálat során nem következett be átterjedés a szomszédos konténerre

Stabil és ellenálló szerkezet

• A teljes rendszer szerkezeti stabilitása megfelel az IEEE 693 magas szintű földrengésállósági követelményeinek

• Nagy intenzitású szeizmikus területeken történő alkalmazáshoz tervezve

• A tartószerkezetet a névleges emelési terhelés kétszeresével vizsgálták

• Az elektromos alkatrészek magas hőmérsékleten, 60 °C-on végzett tartóssági vizsgálaton estek át

• A folyadékhűtő vezetékrendszert 1000 órás magas hőmérsékletű ciklusvizsgálattal ellenőrizték

Szabványok és megfelelőségek

Modulszinten

• UL 9540A-2019

• UN 38.3

• RoHS

• GB/T 36276-2023

Stringszinten

• UL 9540A-2019

• UL 1973-2022

• IEC 62477-1:2012

• IEC 62619:2022

• IEC 63056:2020

• IEC 60730-1:2022

• GB/T 36276-2023

Konténerszinten

• UL 9540-2023

• NFPA 68-2023

• NFPA 69-2024

• NFPA 855

• UN 3536

• IEC 62477-1:2012

• IEC 62933-5-2:2022

• IEC 61000-6-2:2016

• IEC 61000-6-4:2018

• IEEE 693-2018

• ISO 3744:2010

• RoHS

• REACH
